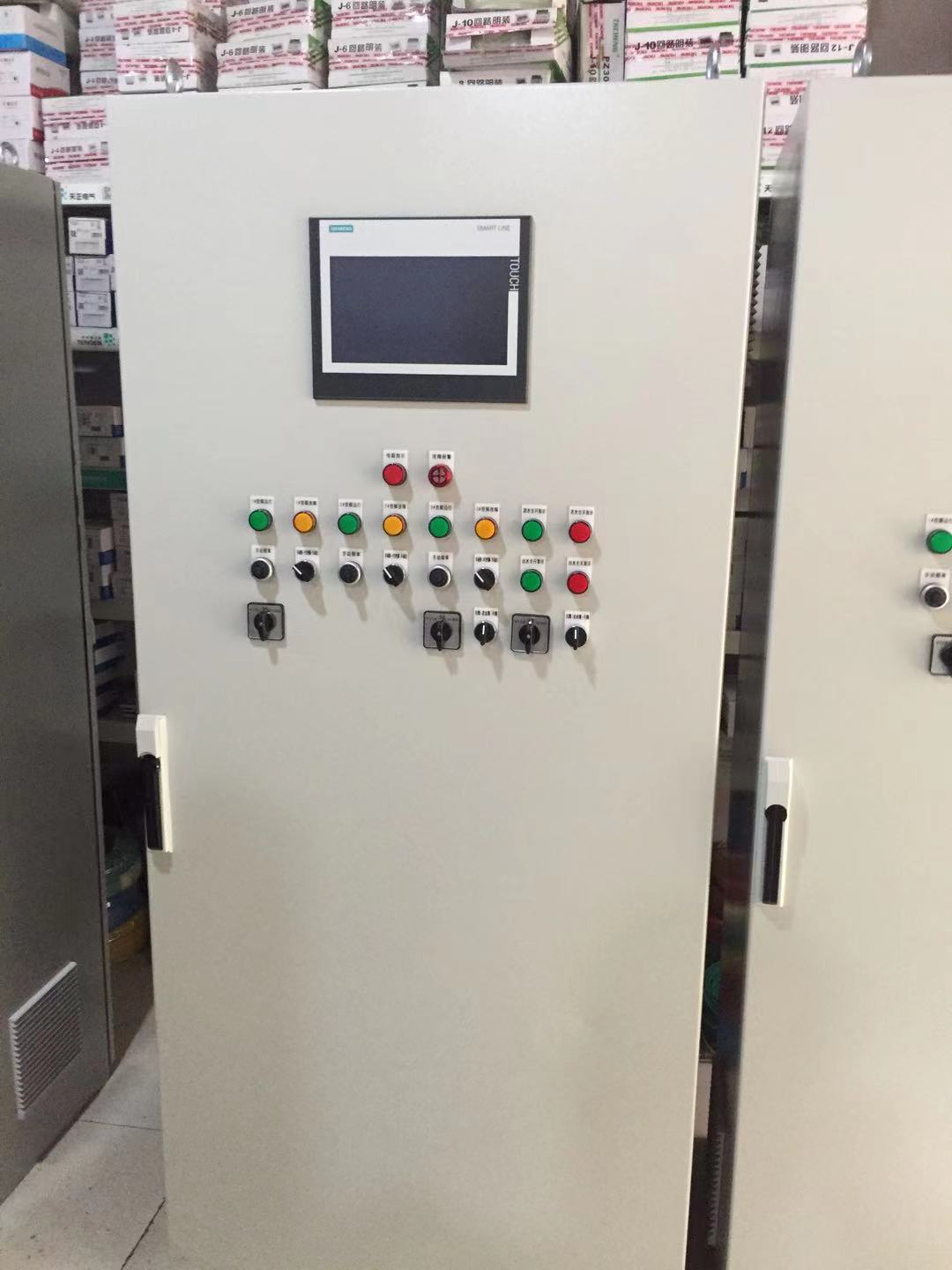

控制柜

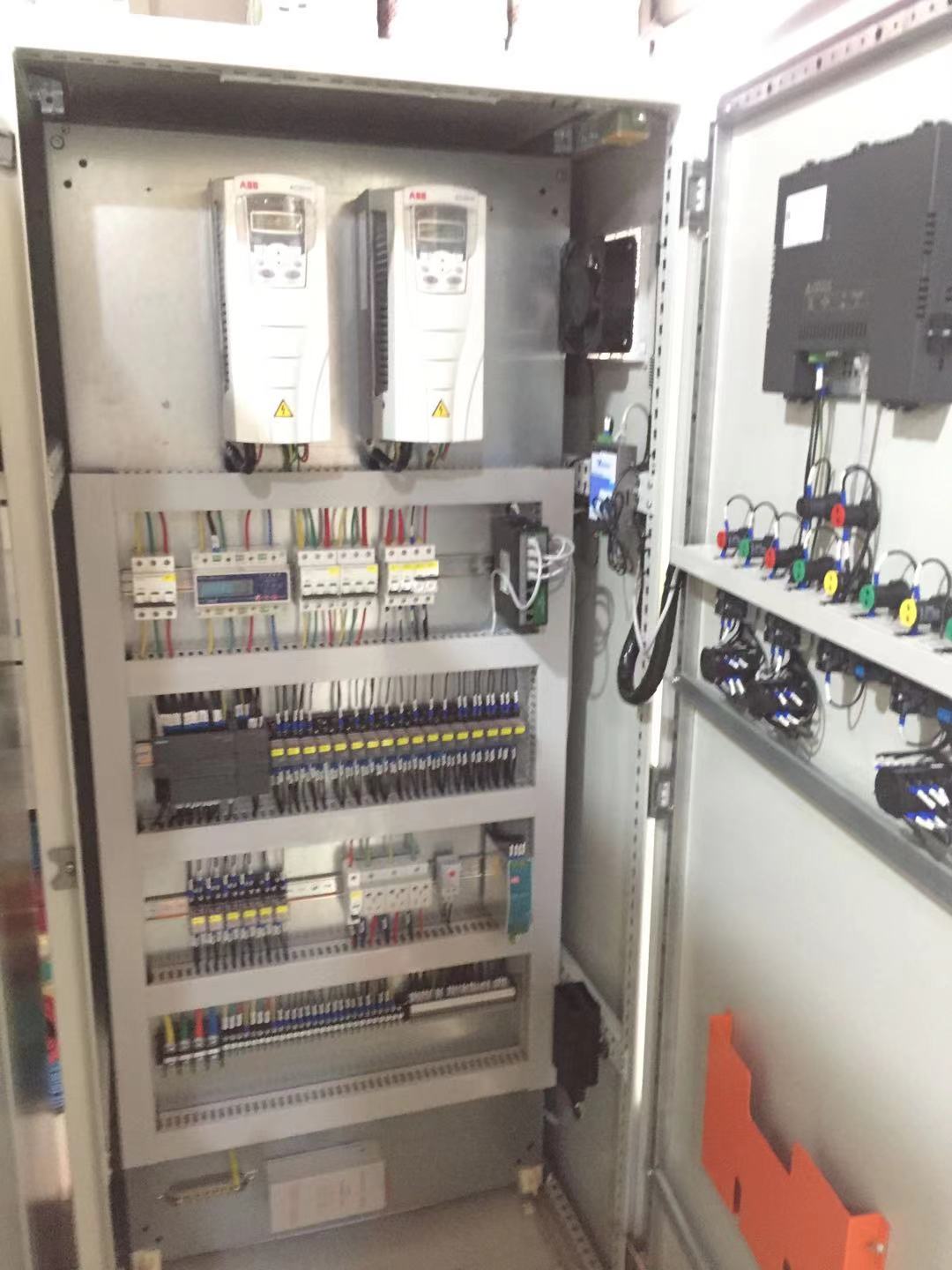

恒压变频控制柜

型号:IPK-002QB-22

频率:50HZ     电流:39A   功率:22KW





产品详情

变频供水机组控制



(二○二○年六月)

一、手动操作

每台泵变频恒压控制;

综合旋钮旋至“手动”位,则启动相应的变频器;手动旋钮可以启动每台变频泵,

二、自动操作

综合旋钮旋至“自动”位,当变频泵组检测进水压力低时,可启动变频泵组的运行。

自动控制时由PLC及触摸屏完成各水泵的启/停动作及监控。

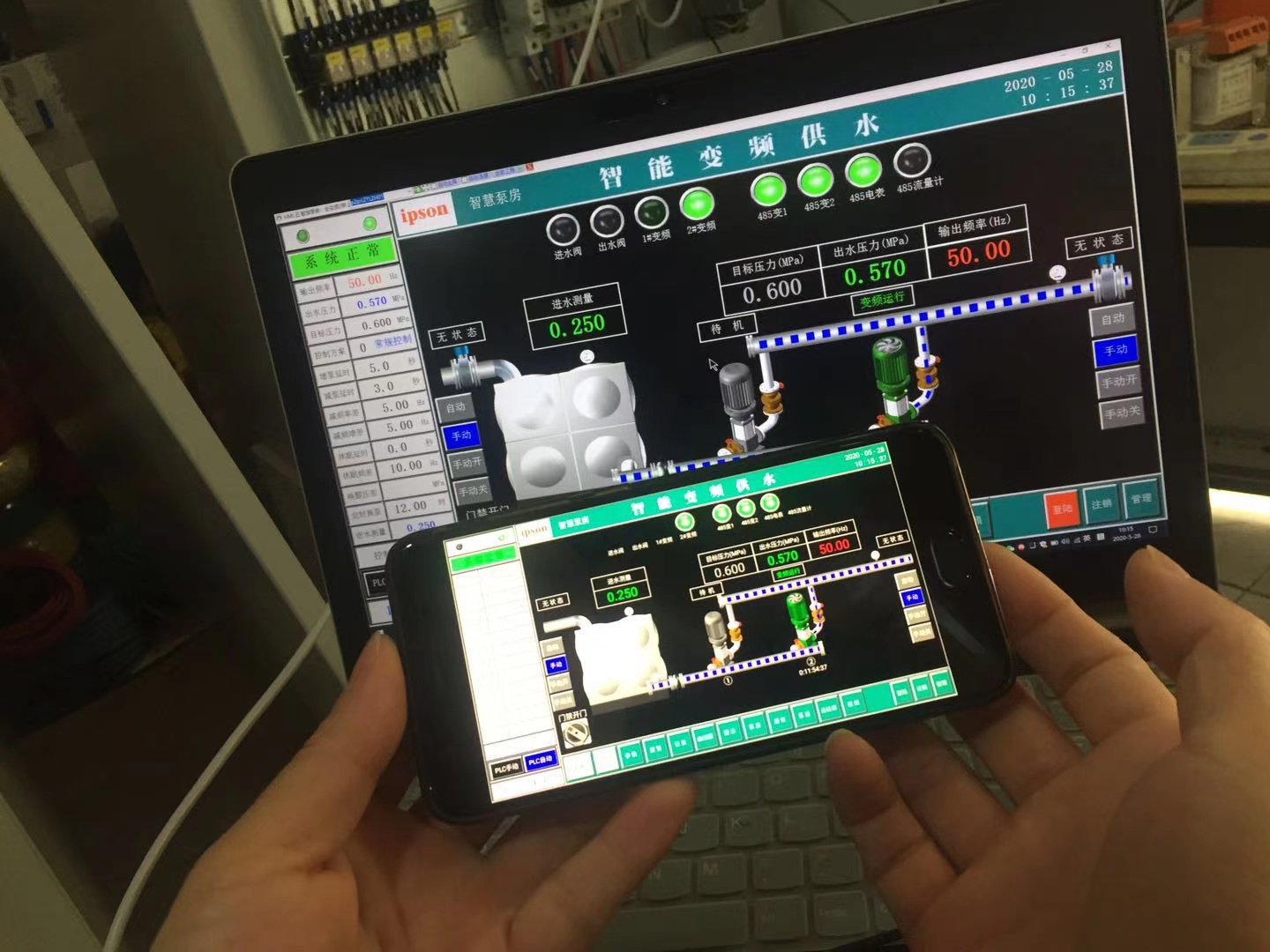

每台泵有独立的操作旋钮,将旋钮旋至“自动”位,通过触摸屏上的启停按键(也可远程计算机操作------用户程序)操作各台水泵的启动和停止。

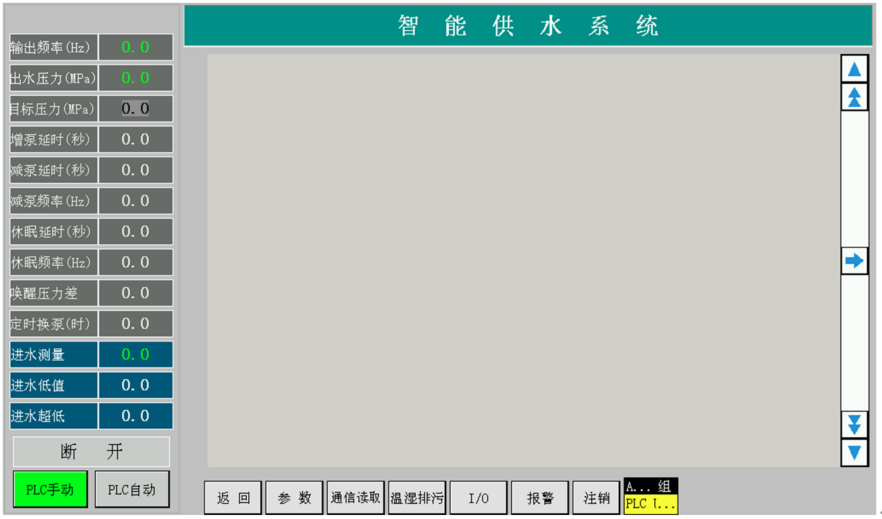

三、画面组态及监控

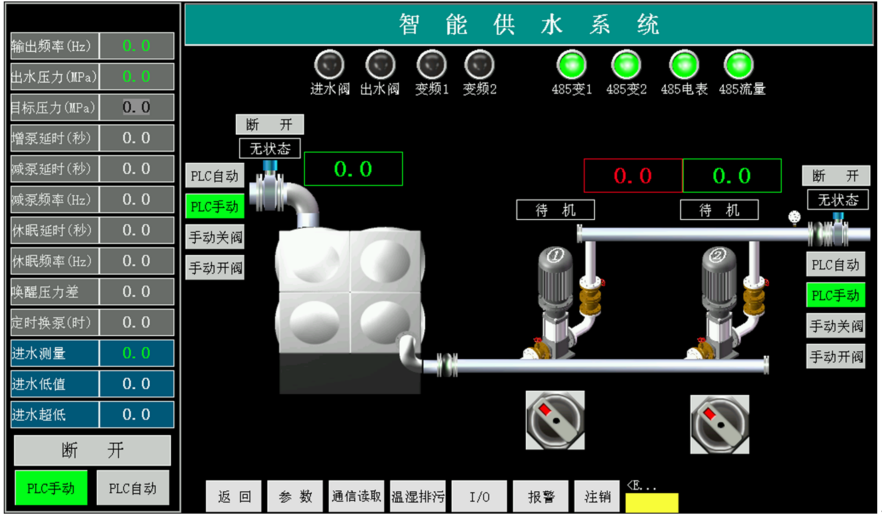

1.系统画面

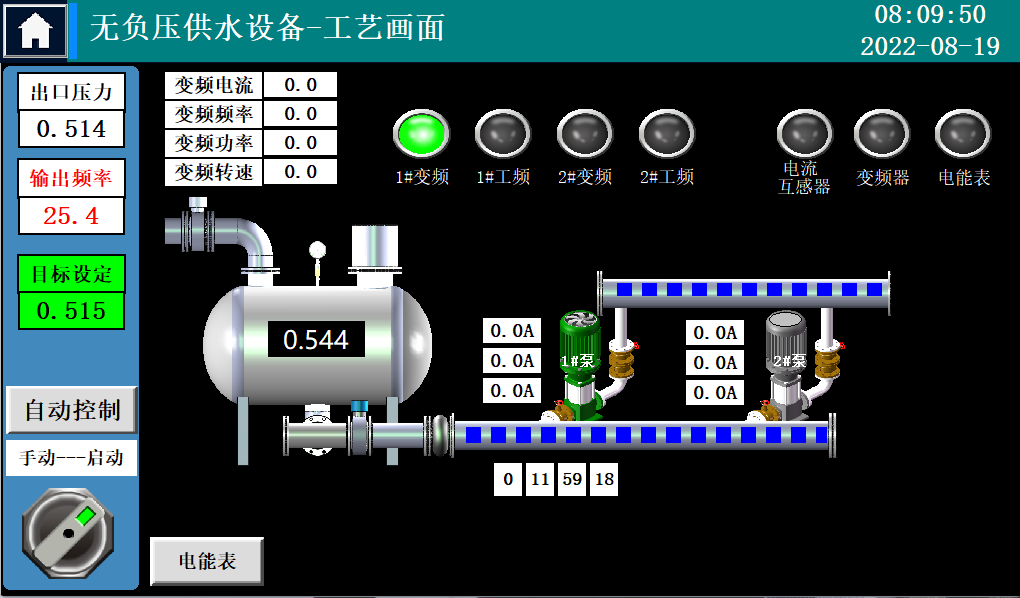

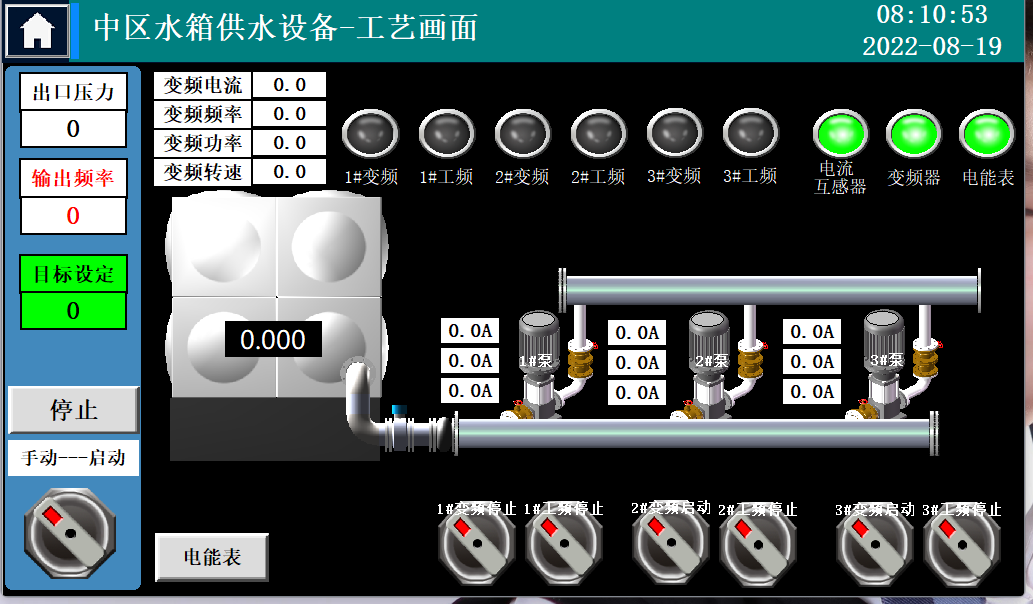

2.   运行窗口



3.   用户登录和密码(用户名:admin 密码:admin

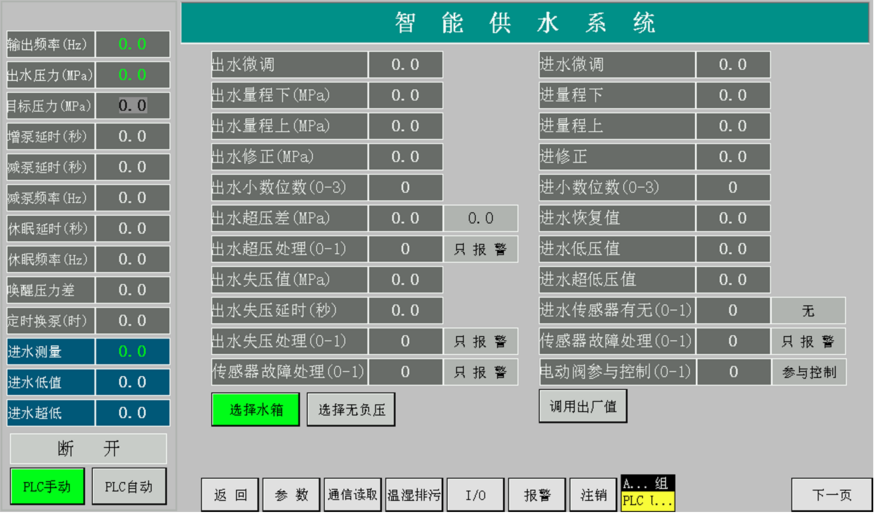

4.   参数设定

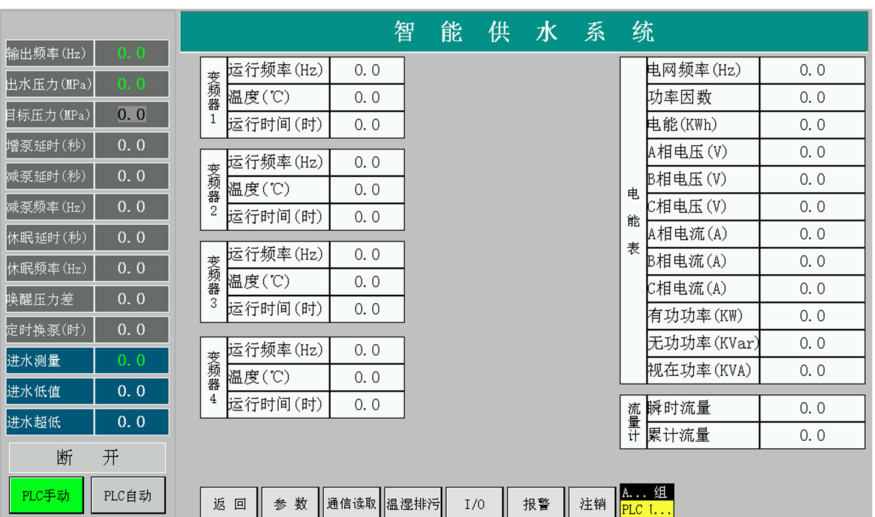

5.   通讯读取,



6.   报警等数据







四、使用调试步骤

1、开箱检查

应特别注意由于长途运输有可能造成电气元件安装松动,应检查并拧紧所有的接线端子,并注意所有的电器元件是否安装牢靠,如有元件破损,请更换后再使用。

2、元件参数检查调整

主要检查时间继电器、热继电器参数设置是否恰当。

3、通电空载试验

通电后先作手动工作试验,电器动作准确无误后,再作自动工作试验。注意由于现场难以模拟压力反馈闭环控制,因此这一步只检查变频器的起停,工频泵的加泵等功能动作以及运行方式是否正确可靠(只有仔细阅读前述说明并充分了解成套设备整机工作原理后方能作出正确判断)。另外需盘活水泵,以免通电启动时发生赌转。

4、加载(整机)试验

    空载试验确认动作可靠后,即可连接电机负载作整机运行试验。首先打开各泵进水阀,打开泵体上的放气螺塞,让水充分进入泵腔。将工作开关置于手动位:手动起停各泵检查转向是否正确,运转是否正常。如果一切正常请开启泵组给管网预充压力至用户要求压力,使设备停机设置用户的要求第一恒压、为下一步自动试机作好准备。将工作开关置于自动位:首先变频泵投入运行,请检查变频泵转向是否正确,逐步打开阀门放水,在流量小范围变化时,可调试变频调速恒压运行性能;在流量大范围变化时,可调试加减泵




控制柜1 (175).jpg
