定压补水设备

日期:2022-08-27   访问量:250

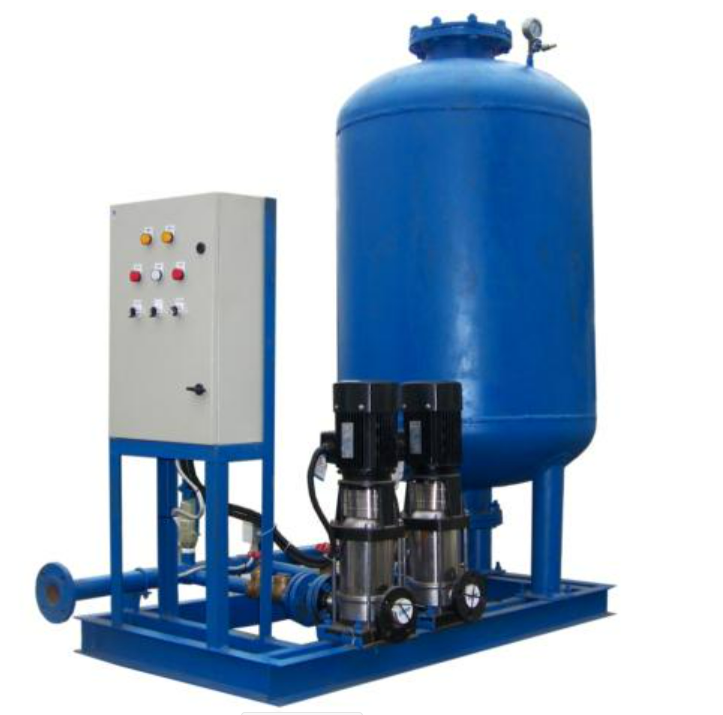

型号:IPSDYBS-30-45-2-7.5KW

单泵流量:15立方

扬程:45

功率:7.5


定压补水机组是目前在空调采暖系统中常用的定压补水设备。在诸多商场,厂房和现代化办公大楼中广泛采用水或乙二醇作为传热介质的中央空调系统或其他系统中能自动稳压补水,较传统的开式膨胀水箱定压具有安装位置灵活,无噪音污染,无气体污染等优点。因此在暖通定压行业中得到广泛应用。

产品概述

囊式定压补水机组是一种稳压补水设备,应用于空调采暖系统,调节系统压力,使之稳定在一个很小范围内,以保证系统正常运行,减少补水泵的启动次数,延长设备使用寿命。设备为机组结构,安装位置灵活,气水隔离,保证水质不受污染。

产品功能

·能够精准的控制系统压力在设定范围内

·能够对系统自动进行补水,增加管路恒压效果

·消除系统中的水由于温度变化引起管路压力变化

产品构造

定压补水机组主要由定压罐,水泵,控制系统,管路,阀门,支座等组成。

定压罐

包括碳钢或不锈钢罐体和储水胶囊,压力表和充气阀,进出水口等。在系统运行过程中,温度升高,水体积膨胀,膨胀水进入定压罐。当温度降低时,定压罐内水补回到系统。水泵一般机组为一备一用。当系统温度降低,定压罐中水补回系统仍达不到要求时,补水泵开启向系统补水。当压力达到系统要求时,补水泵自动停止。

控制系统

控制系统为整个机组运行的神经中枢。控制系统包括控制箱,压力开关等。当压力开关检测到系统压力低时,控箱控制水泵开启。当压力达到设定值时,水泵自动停止。当一台水泵发生故障时,控制箱控制另外一台自动开启,可以带远程通讯启停,自带B/A接口等等功能。

阀门管路

管路阀门主要包括安全阀,单向阀,橡胶软接头,闸阀管路等。当系统水体积膨胀量较大,超过系统所能均衡的压力时,安全阀开启泄水。单向阀安装于水泵的出水口,防止水泵突然停止造成的水流倒吸现象。橡胶软接头安装与水泵的进出水口处有力的减少水泵振动对其他设备的影响。

整体支座

采用槽钢制作而成,将所有设备固定到一起方便使用安装。

产品运行过程:

稳压

1、采暖系统开泵,逐渐升温----水体积膨胀---——-定压点压力随着系统压力增大而增大--——-囊式定压罐中水压力大于气体压力------水进入囊式定压罐-----系统压力波动被平衡在P+P范围内

2、采暖系统开泵,逐渐升温---水体积膨胀------定压点压力随着系统压力增大而增大-----囊式定压罐中水压力大于气体压力------水进入囊式定压罐-------系统压力波动被平衡在P+AP范围内------水体积继续膨胀----水进入囊式定压罐---气体被压缩------气体压力上升------定压点压力增大到P+AP----电磁阀开启泄水

补水

3、采暖系统停泵---—-系统水温下降---水体积减小--—-定压点压力随系统降低----——-囊式定压罐内气体压力大于水压力-------气体将水压入系统---------系统压力达到要求



4、采暖系统停泵-----系统水温下降----水体积减小---—-定压点压力随系统降低-----—-囊式定压罐内气体压力大于水压力----气体将水压入系统直至囊式定压罐内气水压力平衡--------系统压力仍然达不到要求-----补水泵开启向系统补水----—-定压点压力随系统压力升高------压力升高到P-AP时,补水泵停止

安装注意事顶

1、安装机组的房间应有良好的通风,且室内温度不低于5℃,不高于40℃。安装在有冻结危险的室外时,应考虑防风雨、防冻等措施。

2、机组与墙面或其它设备之间应留有不小于0.7m的间距。

3、机组安装后应进行水压强度试验和严密性试验,按工程设计要求及有关规定执行。

4、气压罐水压强度试验和严密性试验合格后应按工程设计要求进行调试。完成调试工作后,确保充气嘴部不漏气。

5、设备调试合格,投入运行后,可不设专人值班,但需要定期巡检。

设备维护

1、每隔一个季度,要关闭机组上的阀门3,断开定压罐与系统的连接,同时,打开阀门2,排掉定压罐内的水,观察定压罐上压力与机组调试后压力是否一致,如果压力降低,说明是罐体泄漏或者胶囊泄漏,请检查罐体及胶囊,看是否需要更换胶囊。

2、留意观察电器元件及水泵是否有异常。
